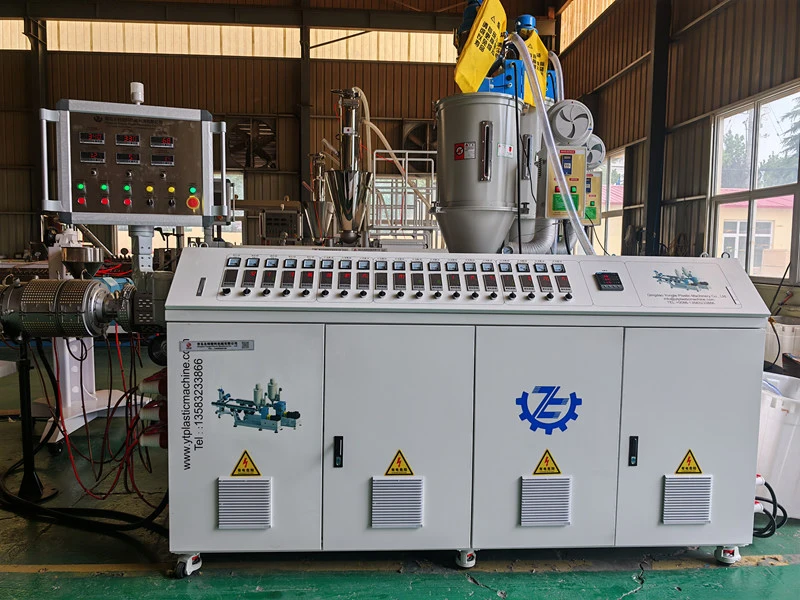

Elektrická ovládací skříň extrudéru Yongte optimalizovala kvalitu a design

Elektrická ovládací skříň extrudéru Yongte: Výhody a klíčové vlastnosti

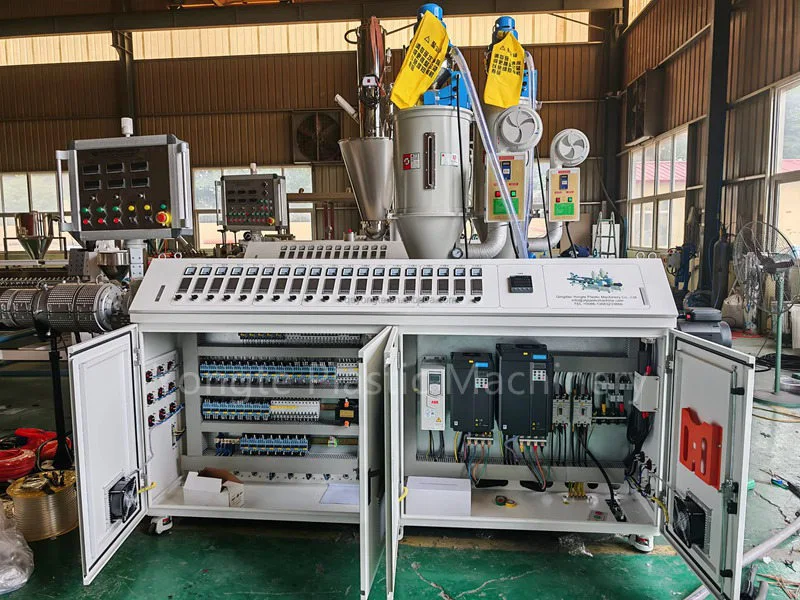

Celková struktura a rozvržení

Elektrická ovládací skříň Yongte pro plastové extrudéry je průmyslový řídicí systém navržený speciálně pro linky na vytlačování plastů Yongte. Poskytuje distribuci energie, logické řízení, přenos signálu a bezpečnostní ochranu pro celý systém vytlačování.

Zvýraznění návrhu rozložení

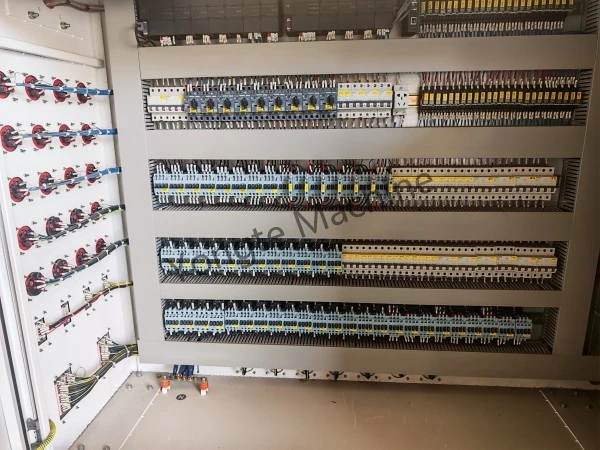

- Vrstvené modulární uspořádání: Skříň má vícevrstvý design horizontálního zónování, uspořádaného shora dolů takto:

- Horní vrstva: PLC a řídicí moduly; svorkovnice (oblast signálového vedení)

- Střední vrstva: Hlavní jističe, odbočné vzduchové spínače, skupiny stykačů/relé

- Spodní vrstva: Mezilehlá relé s vysokou hustotou; svorkovnice (oblast I/O signálu)

- Levá strana: Vstupní/výstupní svorky kabelu; zemnící svorky a svorky pro vyrovnání potenciálů

- Jasné zónování a fyzické oddělení silových a řídicích obvodů: Silnoproudé výkonové komponenty (např. hlavní jističe, stykače) jsou fyzicky izolovány od nízkonapěťových ovládacích prvků (např. relé, signálové svorkovnice), aby se eliminovalo elektromagnetické rušení a zjednodušila se údržba.

– Standardizovaná kabeláž a prémiové řemeslné zpracování: Všechny kabely jsou barevně označeny (podle průmyslových norem – červená (L1), modrá (L2), žlutá (L3), černá (neutrální) a zeleno/žlutá (zem) – pro napájecí a řídicí obvody. Svorkovnice jsou jednotně očíslovány a kabeláž je uspořádaná a bezpečná a splňuje přísné požadavky na elektrické instalace.

1. Základní výhody a technické vlastnosti

Vysoká spolehlivost a bezpečnost

- Komplexní ochranný systém:

Vícestupňové vzduchové spínače a jističe poskytují koordinovanou ochranu proti přetížení, zkratu a zbytkovému proudu (úniku) pro hlavní napájecí zdroj i zátěž jednotlivých větví – zabraňují kaskádovým poruchám a zajišťují nepřetržitost provozu v celém systému.

Výstražné štítky s vysokým napětím jsou připevněny na vnější straně skříně a dvířka skříně obsahují bezpečnostní blokování, které po otevření automaticky přeruší napájení – plně vyhovuje GB/T 5226.1 a dalším mezinárodním průmyslovým bezpečnostním normám.

Na základně skříně je instalována nezávislá uzemňovací měděná přípojnice, která zajišťuje spolehlivé nízkoimpedanční uzemnění všech krytů vnitřního zařízení, aby se zmírnilo nebezpečí statického výboje a úniku.

- Výběr vysoce speciálních komponent:

Základní komponenty – včetně jističů, stykačů a relé – pocházejí od předních průmyslových výrobců (např. Siemens, Schneider Electric, Chint), vybrané pro výjimečnou odolnost při častých cyklech start-stop a elektromagnetickém rušení, které podporují nepřetržitý provoz extrudéru 24/7.

Svorkovnice využívají vysokoproudé pružinové svorky nebo šroubové konstrukce, aby byla zajištěna robustní spojení odolná proti vibracím – což minimalizuje riziko uvolnění, oblouku nebo tepelné degradace během provozu s dlouhým cyklem a vysokým zatížením.

Modularita a škálovatelnost

- Standardizovaný modulární design:

Napájecí i řídicí obvody se řídí standardizovanou modulární architekturou, která umožňuje rychlé přizpůsobení různým konfiguracím extruderů Yongte – včetně (jednošnekových, dvoušnekových a modelů zahrnujících různé jmenovité výkony motoru – a usnadňuje bezproblémovou integraci budoucích upgradů výrobních linek (např. přídavné systémy krmení, systémy automatického sledování kvality na lince).

- Dostatek vyhrazeného prostoru:

Skříň obsahuje velkorysé vyhrazené pozice svorkovnice a montážní prostor, což umožňuje flexibilní rozšíření I/O signálů a napájecích obvodů tak, aby vyhovovaly specifickým požadavkům zákazníka – jako jsou gravimetrické dávkovače, online senzory v reálném čase nebo automatické měniče obrazovek.

Ochrana proti rušení a provozní stabilita

- Konstrukce vyhovující EMC:

Přísné fyzické oddělení napájecí a řídicí kabeláže, použití stíněných kabelů pro citlivé signály a optimalizovaná topologie uzemnění účinně potlačují elektromagnetické rušení generované zařízeními s vysokým výkonem (např. invertory, motory) a zajišťují stabilní a bezhlučný provoz PLC, senzorů a displejů HMI.

- Tepelný management a přizpůsobivost prostředí:

Ventilační žaluzie integrované do dveří skříně a bočních panelů podporují přirozené chlazení prouděním, udržují optimální provozní teploty vnitřních součástí a zabraňují tepelnému stárnutí.

Konstrukce prachotěsné skříně – s utěsněnými dvířky a utěsněnými kabelovými vstupy – zajišťuje spolehlivý výkon v náročných továrních prostředích charakterizovaných prachem, olejovou mlhou a mechanickými vibracemi, čímž prodlužuje životnost součástí.

Snadná obsluha a údržba

- Intuitivní interakce člověk-stroj:

Vestavěný ovládací panel s dotykovou obrazovkou na vnější straně skříně umožňuje monitorování v reálném čase a jednodotykové nastavení kritických parametrů vytlačování – včetně teploty válce, rychlosti šneku, tlaku taveniny a výstupní rychlosti – s jasným, uživatelsky přívětivým rozhraním optimalizovaným pro efektivitu obsluhy.

- Rychlý design údržby:

Všechny součásti a svorkovnice jsou jednotně označeny a opatřeny křížovými odkazy na oficiální elektrická schémata – což umožňuje rychlou diagnostiku a řešení poruch.

Vrstvené fyzické uspořádání umožňuje technikům izolovat a získat přístup k vadným obvodům bez rozsáhlého rozebírání, což výrazně snižuje neplánované prostoje.

Vyhrazená levá vstupní zóna kabelů využívá nezávislé koncovky odlehčené od tahu pro bezpečné ukotvení kabelu – zjednodušuje budoucí rekonfiguraci nebo úpravy v terénu.

Přizpůsobení specifické pro extruder

- Přesné přizpůsobení výkonu:

Napájecí obvody jsou navrženy tak, aby přesně odpovídaly požadavkům na výkon motoru, topnou zátěž a pomocný pohon extruderů Yongte – zaručují stabilní, nekolísavé napájení ohřívačů, hlavních a pomocných motorů, vodních čerpadel a dalších kritických zátěží – eliminují rizika přetížení, podpětí nebo fázové nerovnováhy.

- Optimalizovaná logika řízení:

Předinstalované řídicí algoritmy specifické pro vytlačovací stroje podporují segmentované teplotní profilování sudu, regulaci rychlosti šneku s uzavřenou smyčkou, synchronizované řízení podávání a inteligentní autodiagnostiku chyb – přizpůsobené jedinečným procesním požadavkům různých termoplastických aplikací, včetně vytlačování WPC, PVC, PE a recyklovaného PET.

- Redundantní design:

Kritické okruhy – včetně okruhů pro hlavní hnací motor a jednotlivé topné zóny – mají zabudovanou kapacitu, která absorbuje přechodné výkyvy zátěže a udržuje nepřetržitou, nepřerušovanou výrobu – dokonce i za proměnných provozních podmínek.

2. Výhody synergie s kompletním systémem extrudéru

- Integrovaná systémová integrace:

Skříň je plně zapojena a testována ve výrobě ve spojení s hlavní jednotkou extrudéru. Veškerá vnitřní kabeláž a funkční uvedení do provozu jsou dokončeny před dodáním – vyžaduje pouze připojení hlavního napájení na místě pro okamžitou připravenost k výrobě, čímž se minimalizuje čas a složitost instalace v terénu.

- Mobilita a ochrana životního prostředí:

Robustní kolečka namontovaná na základně skříně umožňují hladké přemisťování v dílně bez použití nářadí. Skříň skříně využívá korozivzdorný, olejivzdorný plech s práškovým nástřikem – navržený pro dlouhodobou životnost v průmyslových výrobních prostředích.

– Branding a soulad s předpisy:

Skříň viditelně zobrazuje logo značky Yongte a oficiální kontaktní informace. Je plně v souladu s klíčovými exportními certifikačními standardy – včetně CE a UL – pro splnění globálních regulačních požadavků a požadavků na shodu pro zahraniční zákazníky.

Shrnutí

Elektrická ovládací skříň extrudéru Yongte je průmyslový, vysoce spolehlivý a aplikačně optimalizovaný elektrický řídicí systém. Mezi jeho hlavní výhody patří:

✅ Bezpečný a spolehlivý: Víceúrovňová ochranná architektura, prémiové průmyslové komponenty a provozní připravenost 24/7

✅ Rational Layout: Modulární, vrstvená fyzická organizace; přísné oddělení napájecích a řídicích obvodů; účinné zmírnění EMI; zjednodušený přístup k údržbě

✅ Vysoká škálovatelnost: Velkorysý vyhrazený prostor pro rozšíření I/O a upgrady napájení – podporuje vyvíjející se potřeby výrobní linky a vlastní integrace

✅ Prémiové řemeslné zpracování: Standardizovaná, barevně odlišená kabeláž; jednotné označování; přesná montáž v souladu s mezinárodními normami pro elektroinstalaci

✅ Vysoká přizpůsobivost procesu: Logika řízení a redundance specifická pro vytlačování – zajišťující konzistentní a stabilní výkon v různých aplikacích pro zpracování plastů

Tato pokročilá ovládací skříň slouží jako základní záruka stabilního, efektivního a spolehlivého provozu extrudérů Yongte – zvláště vhodná pro vysoce spolehlivá výrobní prostředí, včetně linek z kompozitu dřeva a plastu (WPC), vytlačování plastových trubek, plastových fólií a profilových linek a systémy recyklace odpadních plastů.
