Linka na vytlačování trubek HDPE 20-110 mm

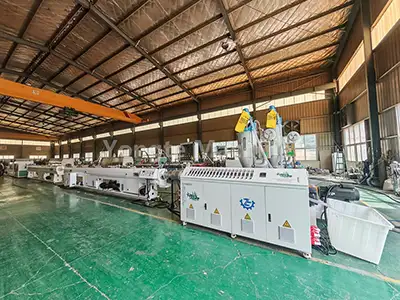

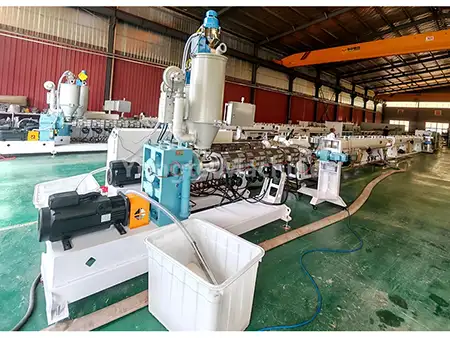

Kvalitní Yongte 20-110mm HDPE Pipe Extrusion Line představuje sofistikovaný, specializovaný extruzní systém pečlivě navržený pro výrobu malých průměrů polyethylenových trubek. Tento systém je pečlivě přizpůsoben pro aplikace zahrnující dodávky pitné vody, odvodnění odpadních vod a elektrické rozvody. Najde široké uplatnění v systémech zásobování vodou a kanalizací v domácnostech, projektech komunální infrastruktury a rozsáhlých zemědělských zavlažovacích sítích. S využitím pokročilé jednošnekové vytlačovací technologie, doplněné optimalizovaným šnekovým designem, toto zařízení usnadňuje stabilní výrobu polyetylenových trubek o průměrech od 20 do 110 mm. Vyznačuje se svými možnostmi plné automatizace, energeticky účinným provozem a konzistentním záznamem vynikající kvality produktu.

Průběh procesu

PE pryskyřice + barevná předsměs → míchání → vakuové podávání → sušení → plastifikování extruderem (180-210℃) → formování → vakuová kalibrace → vícestupňové chlazení rozprašováním → laserový tisk → tažná síla → řezání s pevnou délkou → stohování hotového produktu

Parametr produktu

Podrobnosti o produktu

1. Krmení a sušení materiálu:	(1) Tento PE materiál bude automaticky dopravován do sušicí násypky extrudéru přes vakuový podavač (2) kde je vlhkost odstraněna, aby se zajistilo, že obsah vlhkosti PE materiálu zůstane pod 0,1 %, pak je zaručena kvalita produktu.

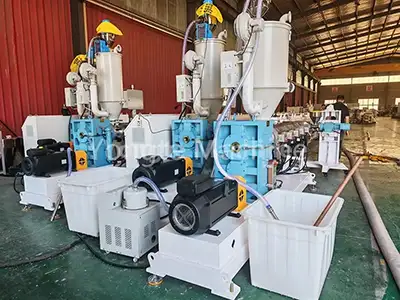

2. Extrudér PE trubek:	Vybavte se vysoce účinným jednošnekovým extrudérem SJ75/33 (1) integruje 55kW energeticky úsporný servomotor, který může snížit spotřebu energie přibližně o 20%. (2) převodovka s přímým pohonem, která může zajistit vysokou účinnost přenosu a zjednodušenou údržbu. (3) šroubová hlaveň odolná proti opotřebení a korozi, kovaná z legované oceli 38CrMoALA s přesnou nitridační úpravou. (4) účinný infračervený topný spirálový systém (5) automatický systém regulace teploty, který obsahuje vysoce přesný regulátor teploty Omron.
3. Extruder značkovací linky:	(1) Extrudér SJ25 se používá k vytváření značkovacích čar na PE trubkách. (2) Výroba buď jedné značkovací linky nebo více značkovacích linek, a to v závislosti na požadavcích zákazníka.
4. Specializovaná forma PE trubek:	(1) S košíčkovou nebo spirálovou strukturou závitořezné hlavy (2) Zajistěte rovnoměrné vytlačování materiálu.

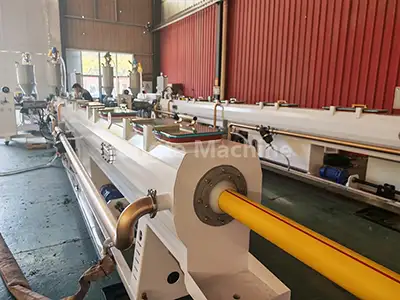

5. Vakuová kalibrační nádrž:	(1) Vytlačovaný polotovar trubky prochází rychlou a přesnou kalibrací pomocí vakuové adsorpce, která zajišťuje přísnou rozměrovou přesnost. Úroveň vakua se může udržovat na 0,06–0,08 MPa. (2) Nádrž je vyrobena z potravinářské nerezové oceli a je vybavena vícezónovým systémem řízení vakua a účinným chlazením cirkulace vody. Společně zaručují konzistentní kulatost potrubí, hladkou povrchovou úpravu a dodržování přísných tolerančních norem během vysokorychlostní výroby.
6. Chladicí nádrž s rozprašováním:	(1) Používá vícestupňovou technologii chlazení rozprašováním a udržuje teplotu vody pod 20 °C. Tato nádrž může zajistit rychlé a rovnoměrné chlazení potrubí. (2) Je vyroben z nerezové oceli a poskytuje vynikající odolnost proti korozi a trvanlivost.
7. Stahovací trakční stroj:	(1) Tento stroj může vyrábět tažné trubky stálou rychlostí (3-15 m/min), aby byla zajištěna jednotná délka a stabilní výroba. (2) Tento stroj je vybaven přesnými řídicími systémy, dokáže udržet konzistentní napětí během procesu trakce, účinně zabránit deformaci potrubí a zajistit rozměrovou přesnost.
8. Planetární řezačka:	(1) Umožňuje automatické řezání pevné délky bez třísek s hladkými hranami bez otřepů (2) Speciálně optimalizované pro PE trubky malého až středního průměru (3) Zajišťuje konzistentní délkovou přesnost a minimalizuje plýtvání materiálem během výroby díky svému přesnému řezacímu mechanismu.
9. Laserový tiskový stroj:	(1) Zobrazte specifikace produktu a informace o šarži v reálném čase pomocí laserové technologie (2) Nevyžaduje se žádný spotřební materiál.
10. Stohovací stojan:	(1) Může automaticky stohovat hotové trubky uspořádaným způsobem (2) Vybavuje se nastavitelnou výškou stohování a počtem vrstev a poté vyhovuje různým délkám potrubí a požadavkům na skladování.

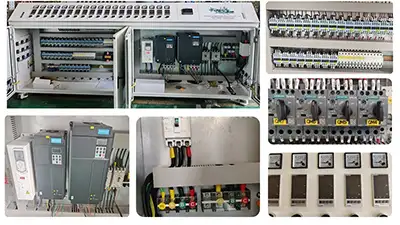

11. Elektrický řídicí systém:	(1) včetně frekvenčních měničů ABB (2) Stykače Siemens (3) Regulátory teploty Omron (4) a servoměniče Inovance

Aplikace produktu

1. 20-110 mm PE (polyetylenové) trubky jsou široce uznávány pro své vynikající vlastnosti

(1) včetně vynikající odolnosti proti korozi

(2) spolehlivé nepropustné vlastnosti

(3) šetrné k životnímu prostředí

(4) a ultra dlouhá životnost (až 50 let)

2. Jako všestranné „víceúčelové“ řešení se široce používají

(1) konstrukce

(2) komunální inženýrství

(3) zemědělské zavlažování

(4) a odvětví průmyslové dopravy tekutin.

Výhody stroje Yongte - humanizovaný mechanický design a trvanlivá kvalita

Naše 20-110 mm HDPE trubka vytlačovací linka je odolná s mechanickou konstrukcí zaměřenou na člověka. Po letech inovací a zaměření na kvalitu používáme pro stroje na výrobu plastových trubek vysoce pevné materiály odolné proti opotřebení. Tyto stroje procházejí přesným kováním a přísnými testy kvality, aby vydržely vysokofrekvenční opotřebení a erozi v drsném prostředí.

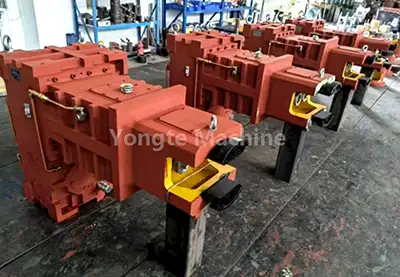

1. Robustní a odolná převodovka:	Yongte vybavuje své stroje vysoce kvalitními vertikálními převodovkami s přímým pohonem, chlubí se ▪ vysoká účinnost přenosu ▪ vysoká nosnost ▪ stabilní produkční výkon ▪ prostorově úsporný design instalace ▪ vynikající těsnění (nulový únik oleje) ▪ vynikající odvod tepla ▪ snadná údržba
Vysoce účinný servomotor:	Přijímáme servomotory renomovaných značek, které snižují spotřebu energie o 15–20 %, s hlavními výhodami ▪ přesné řízení otáček a točivého momentu ▪ rychlá odezva ▪ nízké vibrace ▪ nízká hlučnost ▪ dlouhá životnost ▪ minimální náklady na údržbu ▪ inteligentní regulace rychlosti a výkonu
2. Vysoce automatizovaný operační systém | Pokročilý systém elektrického ovládání:	• Kompletní výrobní linka PE trubek je navržena pro vysokou automatizaci ▪ s plně automatickým podáváním ▪ přesná regulace teploty ▪ automatizované řezání ▪ inteligentní stohování • Poskytujeme také pokročilé automatické systémy míchání a dávkování materiálů, které umožňují plně integrované automatizované výrobní linky • Integrací vysoce výkonných servomotorů a řídicích systémů naprogramovaných PLC jsou k dispozici volitelné funkce, jako je synchronizace rychlosti a automatické nastavení parametrů • Vybaveno prémiovými komponenty včetně invertorů ABB, stykačů Siemens, regulátorů teploty Omron a PLC Siemens • Elektrický řídicí systém je navržen pro uživatelsky přívětivé ovládání, zjednodušenou údržbu, zvýšenou bezpečnost a stálou spolehlivost

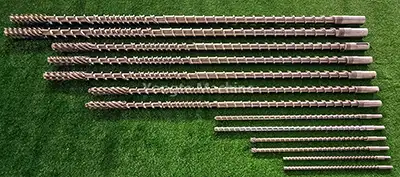

3. Robustní základna stroje vyrobená z masivního ocelového plechu | Šroub a hlaveň odolný proti opotřebení:	• Základna stroje je vyrobena z masivního ocelového plechu zpracovaného přesným CNC řezáním a broušením, aby byly zajištěny přesné rozměry a optimální vyvážení – což podporuje dlouhodobý stabilní provoz stroje. ▪ Všechny části, které jsou v kontaktu s materiály nebo vodou, jsou vyrobeny z nerezové oceli 304 pro zvýšenou odolnost proti korozi. ▪ Šrouby a hlavně jsou vyráběny z materiálů odolných proti opotřebení, které jsou přizpůsobeny konkrétním zpracovávaným materiálům. • Po výrobě jsou stroje opatřeny epoxidovým práškovým nátěrem pro vysoce kvalitní povrchovou úpravu – poskytující vynikající odolnost proti korozi a dlouhodobou barevnou stálost.
4. Profesionální testování strojů a služba instalace na místě:	• Před odesláním je každý stroj podroben důkladnému, vícestupňovému testování výkonu, aby byla zajištěna optimální funkčnost a stabilní, dlouhodobý provoz. ▪ Testy zahrnují 72hodinové nepřetržité zatěžování, kalibraci parametrů vytlačování a kontrolu namáhání klíčových součástí, což zajišťuje vysoce kvalitní výrobu trubek. • Náš tým poskytuje komplexní instalační služby na místě, důkladné programy školení operátorů a přizpůsobené manuály speciálně navržené tak, aby zajistily bezproblémovou integraci a optimální výkon vašich systémů.
5. 3letá záruka | Doživotní technická podpora:	• Abychom plně chránili vaše výrobní operace, nabízíme tříletou záruku, která pokrývá základní součásti zařízení a zajišťuje bezstarostný provoz po celou záruční dobu. • Nad rámec záruky poskytujeme doživotní služby technické podpory, včetně: ▪ Stálá technická konzultace ▪ Dodávky originálních náhradních dílů ▪ Profesionální vedení údržby – doprovází rozvoj vašeho podnikání po dlouhou dobu.

Úspěšné případy

Společnost Yongte se věnuje výrobě vysoce kvalitních, inovativních strojů na výrobu plastových trubek. Díky pokračující optimalizaci dosáhlo zařízení na výrobu plastů Yongte vysokého uznání na domácím i mezinárodním trhu. Vítejte, kontaktujte nás a kupte si 20-110mm HDPE trubku protlačovací linku!

Argentinský PE potrubní stroj

Africký stroj na výrobu PVC trubek 200-400 mm

Alžírsko 16-63mm Třívrstvá výrobní linka PPR potrubí
