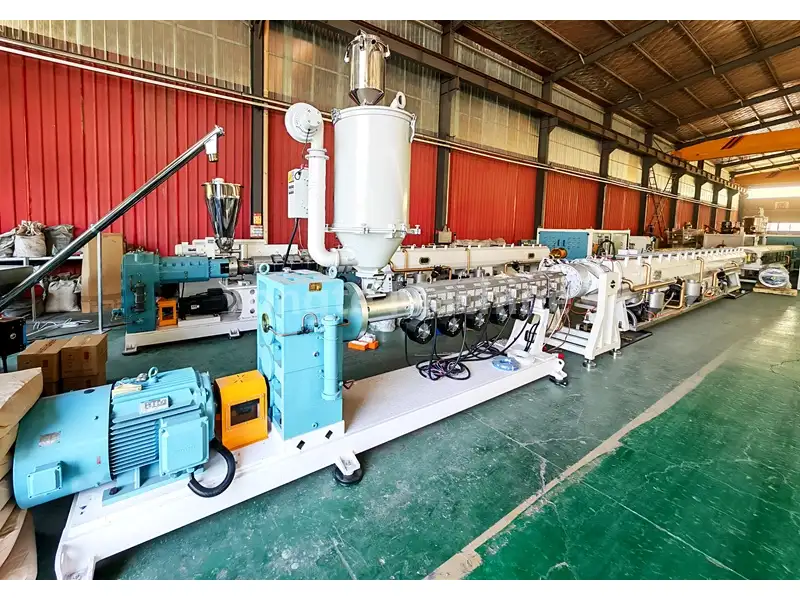

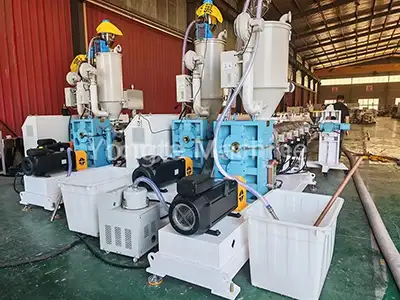

Výrobní linka PE potrubí pro zásobování vodou 75-250 mm

Yongte je profesionální továrna na výrobu PE potrubí pro vodovodní potrubí 75-250 mm, tento produkt představuje sofistikovaný, vysoce přesný výrobní systém pečlivě navržený pro výrobu trubek z polyetylenu středního průměru (PE80/PE100). Tento komplexní systém integruje plně automatizovaný výrobní proces, počínaje předúpravou surovin a pokračuje přes vytlačování, kalibraci, chlazení a balení finálního produktu. Je zvláště vhodný pro aplikace v obecním zásobování vodou, tlakové plynové rozvody, kanalizaci průmyslových odpadních vod, rozsáhlé zemědělské zavlažování a výrobu vysoce výkonných komunikačních plášťových trubek. Jako komplexní výrobní linka se může pochlubit bezproblémovou integrací zařízení, špičkovou efektivitou výroby a trvale přesnými rozměry potrubí. Dodržuje globální mainstreamové standardy a představuje klíčovou součást vybavení pro střední až velké výrobce potrubí, kteří chtějí posílit svou přítomnost na domácích i mezinárodních trzích.

Průběh procesu

PE pryskyřice + barevná předsměs → míchání → vakuové podávání → sušení → plastifikování extruderem (180-210℃) → formování → vakuová kalibrace → vícestupňové chlazení rozprašováním → laserový tisk → tažná síla → řezání s pevnou délkou → stohování hotového produktu

Parametr produktu

Podrobnosti o produktu

1. Krmení a sušení materiálu:	PE materiál je automaticky odesílán do sušicí násypky extruderu přes vakuový podavač, kde je odstraněna vlhkost, aby se jeho obsah udržel pod 0,1 % a zajistila se kvalita produktu.

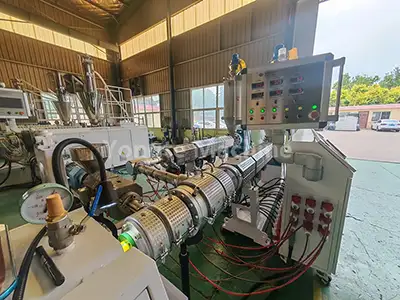

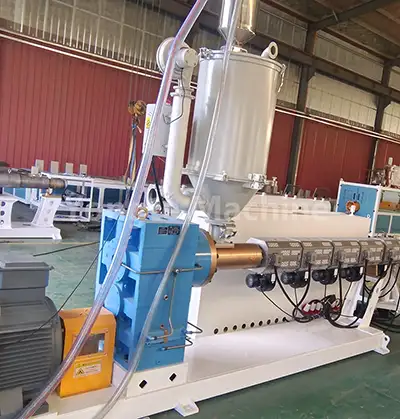

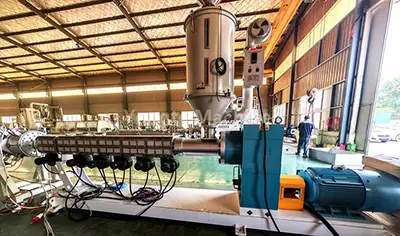

2. Extrudér PE trubek:	Využívá vysoce účinný jednošnekový extrudér SJ75/33 s energeticky úsporným servomotorem 75-90 kW (snižuje spotřebu energie asi o 20 %), převodovkou s přímým pohonem (pro lepší účinnost přenosu a snazší údržbu), odolným šnekovým válcem (vyrobeno z legované oceli 38CrMoALA s přesným comilronovým automatickým řízením teploty a infračerveným nitridováním). vysoce přesný ovladač). Všechny tyto vlastnosti spolupracují na udržení stabilního tavení materiálu, rovnoměrného vytlačovacího tlaku a konzistentní kvality produktu během výroby.
3. Extruder značkovací linky:	Extrudér SJ25 používáme k přidávání značkovacích linek na PE trubky. Může vytvořit buď jednu linku nebo více linek, v závislosti na tom, co zákazník potřebuje.

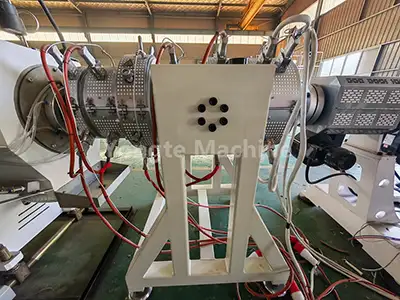

4. Specializovaná forma PE trubek:	Používá koš nebo spirálovou závitořeznou hlavu, aby se zajistilo, že materiál při vytlačování vychází rovnoměrně.

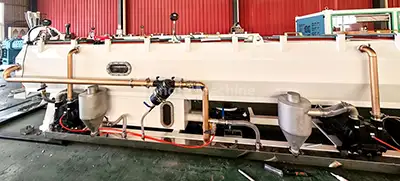

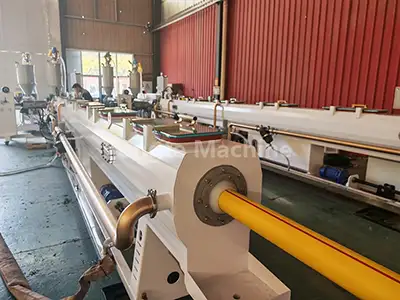

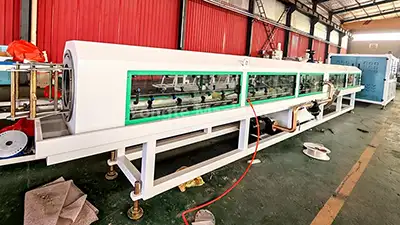

5. Vakuová kalibrační nádrž:	Extrudovaný polotovar trubky se rychle a přesně tvaruje pomocí vakuového sání, přičemž úroveň vakua se udržuje mezi 0,06–0,08 MPa, aby se zajistilo, že rozměry jsou na místě. Nádrž je vyrobena z potravinářské nerezové oceli a má vícezónový systém řízení vakua a účinné vodní chlazení, které společně zajišťují kulaté trubky, hladký povrch a vše v rámci přísných tolerančních norem i při vysokých rychlostech.
6. Chladicí nádrž s rozprašováním:	Využívá technologii vícestupňového chlazení sprejem k udržení teploty vody pod 20 °C, takže trubky rychle a rovnoměrně ochlazují. Vyrobeno z nerezové oceli, je super odolné vůči rzi a vydrží dlouho a bude fungovat nepřetržitě po věky.

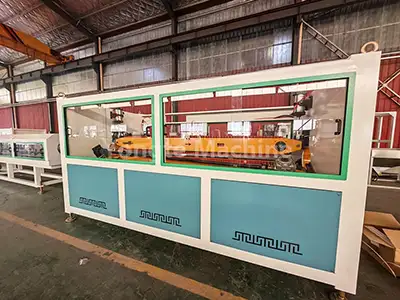

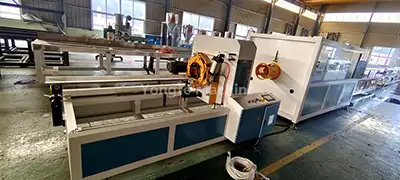

7. Stahovací trakční stroj:	PE trubky odtahujte stálou rychlostí, abyste zajistili rovnoměrnou délku a stabilní výrobu. Je vybavena přesnými řídicími systémy, udržuje konzistentní napětí během procesu trakce, účinně zabraňuje deformaci potrubí a zajišťuje rozměrovou přesnost.
8. Planetární řezačka:	Tato řezačka dokáže automaticky řezat trubky na pevnou délku bez vytváření třísek a řezné hrany jsou hladké bez otřepů – je ideální pro PE trubky malého až středního průměru. Jeho přesné nastavení řezání udržuje konzistentní délky a snižuje množství odpadu během výroby.

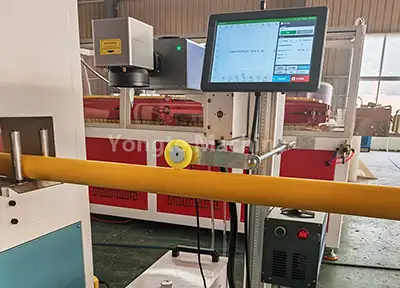

9. Laserový tiskový stroj:	Tato laserová tiskárna okamžitě zobrazuje specifikace produktu a informace o šarži pomocí laserové technologie a nepotřebujete k ní žádné další spotřební materiály.

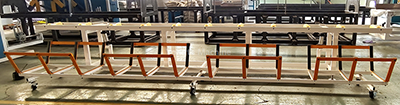

10. Stohovací stojan:	Tento stojan automaticky úhledně hromadí hotové trubky – můžete upravit, jak vysoko je naskládáte a kolik vrstev použijete, aby se vešly různé délky potrubí a potřeby skladování. Má pevný rám a protiskluzový design, takže stohy zůstávají stabilní a s trubkami se snadno manipuluje, což činí skladování hotových výrobků mnohem efektivnější.

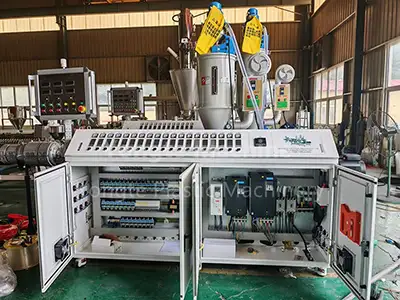

11. Elektrický řídicí systém:	Všechny naše elektrické díly používají špičkové mezinárodní značky – jako jsou frekvenční měniče ABB, stykače Siemens/Schneider, regulátory teploty Omron, řídicí systémy Siemens PLC a servomotory Innovance. Tyto části zajišťují, že celý systém běží hladce bez jakýchkoliv zádrhelů.

Aplikace produktu

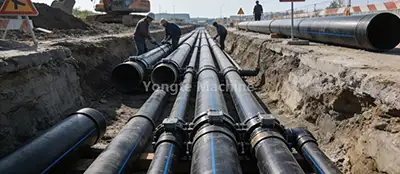

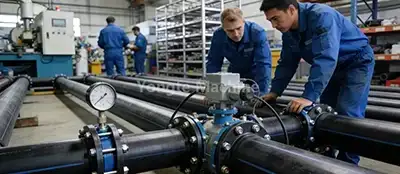

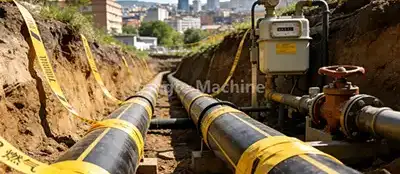

Trubky PE (polyetylen) o průměru 75–250 mm jsou po celém světě známé pro svůj skvělý výkon – například superodolnost vůči korozi, spolehlivé těsnění nepropustné pro únik, použití ekologických materiálů a životnost až 50 let. Jsou opravdu všestranným řešením, takže se široce používají v projektech obytných a komerčních budov, při pracích na obecní infrastruktuře, velkých zemědělských zavlažovacích systémech a při přepravě průmyslových kapalin.

Výhody stroje Yongte - humanizovaný mechanický design a trvanlivá kvalita

Po letech vylepšování věcí a dodržování kvality jsme se ujistili, že naše stroje na výrobu plastových trubek používají pevné materiály odolné proti opotřebení. Tyto stroje procházejí přesným kováním a spoustou přísných kontrol kvality, takže si poradí s opotřebením při častém používání a poškozením v drsném prostředí.

Odolná převodovka s vysokým točivým momentem	Vysoce účinný servomotor

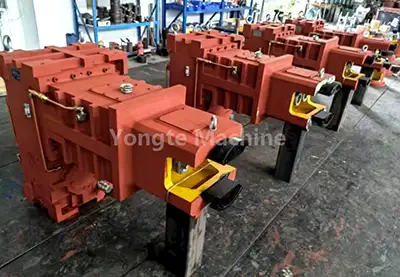

Používáme špičkové vertikální převodovky s přímým pohonem – jsou skvělé, protože přenášejí výkon opravdu efektivně, zvládají velké zatížení, udržují stabilní výrobu, šetří místo při jejich instalaci, těsní, aby nedocházelo k únikům oleje, dobře chladí a velmi snadno se udržují.	Používáme servomotory Innovance – ušetří asi 15–20 % elektřiny! Umožňují vám řídit rychlost a točivý moment super přesně, rychle reagují, moc se netřesou, jsou tiché, dlouho vydrží, jejich údržba nestojí moc a dokonce mají chytré ovládání rychlosti a výkonu.
Vysoce automatický operační systém	Pokročilý systém řízení kvality elektřiny

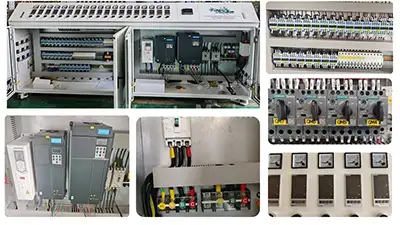

Naše výrobní linka 75–250 mm vodního PE potrubí je dodávána s plně automatickým podáváním, inteligentním řízením teploty a přesnými řezacími systémy – takže klíčové části výroby mohou běžet, aniž by je kdokoli obsluhoval! Řídicí systém all-in-one PLC řídí všechna výrobní nastavení na jednom místě, takže operace jsou mnohem jednodušší a snižují náklady na pracovní sílu o více než 30 % ve srovnání se starým poloautomatickým zařízením.	Používáme frekvenční měniče ABB, stykače Siemens nebo Schneider, regulátory teploty Omron a řídicí systém Siemens PLC – všechny kabely a připojení jsou úhledně uspořádány a jasně označeny. Celý systém rozvodné skříně prošel bezpečnostními testy a splňuje mezinárodní bezpečnostní normy, jako je EN ISO 12100 (Bezpečnost strojů), EN 60204-1 (Elektrická zařízení strojů) a normy EMC řady EN 61000.
Odolný ocelový materiál	Hlaveň šroubu je vyrobena opotřebením materiálu

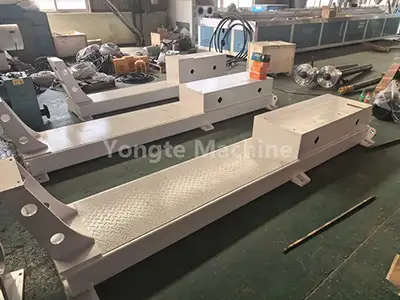

Základní rám našeho stroje je vyroben z odolných ocelových plátů – používáme CNC řezání a leštění, abychom dostali každý rozměr na správné místo a dokonale vyvážili, takže může běžet nonstop bez problémů! Rám je navržen tak, aby vydržel více než 20 let, žádný problém. A všechny části, které se dotýkají materiálů nebo vody (jako podavače, vodní nádrže a kolena potrubí), jsou vyrobeny z nerezové oceli 304, takže rez? Bez šance!	Náš šroub a hlaveň jsou vyrobeny z pevných materiálů odolných proti opotřebení, které jsou speciálně navrženy pro materiály, které zpracováváme. Používáme špičkové bimetalové šrouby a válce potažené SKD – vydrží 1,5 až 2krát déle než běžné materiály 38CrMoAlA!
Dobrá povrchová úprava práškovým lakováním	Profesionální testování a montáž strojů
Jakmile stroj postavíme, opatříme jej práškovým lakováním – nejen, že skvěle vypadá, ale také zvyšuje jeho odolnost proti korozi a zabraňuje vyblednutí barvy na věky!	Každý stroj prochází přísnými kontrolami před odesláním, abychom se ujistili, že funguje skvěle a běží stabilně – takže může nepřetržitě chrlit produkty nejvyšší kvality! Náš profesionální inženýrský tým také provádí úplné testování a nastavení na místě, aby bylo zajištěno, že stroj u vás běží hladce a efektivně.

Úspěšné případy

Yongte je o výrobě špičkových inovativních strojů na výrobu plastových trubek! Neustále věci ladíme, abychom se zlepšovali, a naše výrobní linka na výrobu PE potrubí 75–250 mm si vysloužila spoustu lásky doma i v zahraničí.

Argentinský PE potrubní stroj

Africký stroj na výrobu PVC trubek 200-400 mm

Alžírsko 16-63mm Třívrstvá výrobní linka PPR potrubí
